Краткое описание товара

Особенности

  • Установленный на запатентованной "БУДУЩЕЕ" напольной подставке.
  • ПВХ пояса принимается для плавной и эффективной транспортировки.
  • Регулируемая по высоте напольная стойкаНЛП серии ангел регулируемая функция с диапазоном от 0 ° ~ 25 °.
  • CB серии забора материала для облегчения транспортировки измельченных, опционально доступны для НЛП серии.
  • Боковые стенки для СВ (КБР) серии? SV серии и НЛП серии 95 мм34 мм и 75 мм соответственно.
  • Скорость регулятор с 0 до 6 м / мин Диапазон регулировки составляет стандарт для КБР / CB / SV / НЛП серии.
  • Выпуск сигнал разъем для спру выбора является опцией для серии SV.
  • Блок питания для CBКБР? НЛП и SV серии , 230 В, 50/60 Гц.

Ленточные конвейеры

■   Принцип кодирования

PNL - x - Lxxxx
   |      |        |
   |      |        |
   |      |        |-------------► Длина конвейера (мм)
   |      |
   |      |--------------------► Тип конвейера ширина ленты
   |
   |--------------------------► Ленточный конвейер
PNL - MS - Lxxx
   |        |         |
   |        |         |
   |        |         |------------------Длина конвейера (мм)
   |        |
   |        |--------------------------► Детектор металла
   |
   |--------------------------------- Ленточный конвейер с детектором металла
CB - x
  |     |
  |     |
  |     |----------► Тип ленточного конвейера
  |
  |---------------► До подачи конвейерной ленты
CBD - x
   |       |
   |       |
   |       |------► Тип ленточного конвейера
   |
   |-------------► До подачи конвейерной ленты с сепаратором
SV - x
  |     |
  |     |
  |     |----------► Тип ленточного конвейера
  |
  |--------------► Нижний поток пояса конвейера

■   Особенности


CBD-12


PNL-2


PNL-MS-L3500


SV-1

  • Установливатеся на запатентованной напольной подставке "Будущего".
  • ПВХ лента применяется для беспрепятственной и эффективной транспортировки.
  • Регулируемая по высоте напольная стойка. Серии PNL имеют приспособление для регулирования диапазона наклона 0°~25°.
  • Серии CB имеют ограждение материала, чтобы способствовать перемещению измельченного материала, опционально для серии PNL.
  • Боковые стенки для серий PNL-MS, CB (CBD), SV и PNL с размерами соответственно 100 мм, 95 мм, 34 мм и 75 мм.
  • Регулятор скорости с 0 до 6 м/мин. Диапазон регулировки является стандартным для серий CBD/CB/SV/PNL.
  • Освобождение сигнала гнезда для вертикального сборщика является опцией для серии SV.
  • Оборудован каналом металлодетектором для эффективного обнаружения металла в канале.
  • Для серий PNL-MS скорость подачи может быть скорректирована в пределах 1.3~8 м/мин преобразователем, который входит в стандартную комплектацию.
  • Максимальная грузоподъемность серий CB, CBD, PNL, SV 56кг, серий PNL-MS 150кг.
  • PNL-MS-L3500 максимальным диаметром обнаружения (металлический шар) является 5 мм.
  • PNL-MS-L4500 максимальным диаметром обнаружения (металлический шар) является 8,7 мм.
  • Блок питания для моделей CB, CBD, PNL и SV - 1Φ, 230V, 50 / 60Гц.
  • Блок питания для моделей PNL-MS и SV - 3Φ, 400V, 50Гц / 60Гц.



■   Применение

Shini производит пять типов ленточных конвейеров, как следует из технической лицензии от ведущих европейских производителей.

Конвейеры серии PNL имеют надежную работу и простоту в эксплуатации и походят для использования с сериями конвейеров CB и SV или в качестве самостоятельных единиц.

Ленточные конвейеры серии PNL-MS с устройством поиска металла, которое может обнаружить металл, содержащийся в материале при транспортировке и одновременно активировать сигнал тревоги.

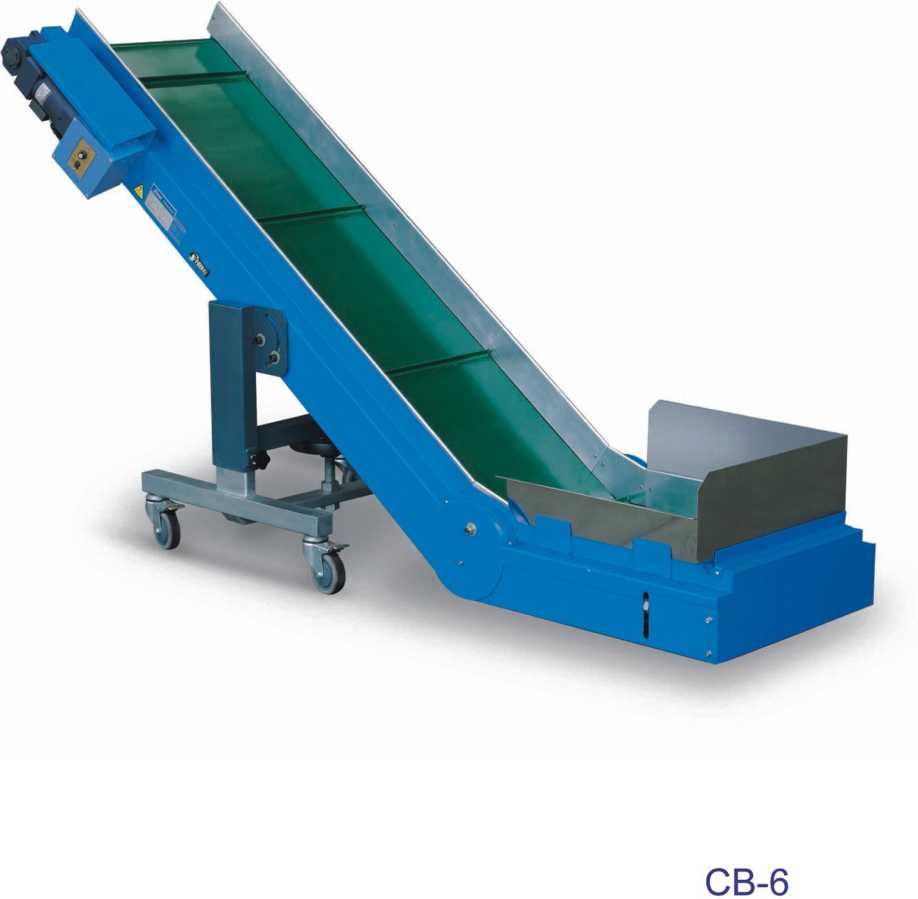

Конвейеры серии CB имеют надежную производительность и легкость в эксплуатации, подходят для транспортировки литников или готовой продукции на более высокий уровень рядом с формовочной машиной.

Конвейеры серии CBD имеют надежную работу и простоту в эксплуатации, подходят для транспортировки готовой продукции в сепаратор для отделения готовой продукции от литьевых соединений. Высота регулируется.

Конвейеры сери SV имеют надежную производительность и легкость в эксплуатации, подходят для транспортировки готовой продукции, поступающей из роботов на более низкий уровень.



■   Габаритные размеры

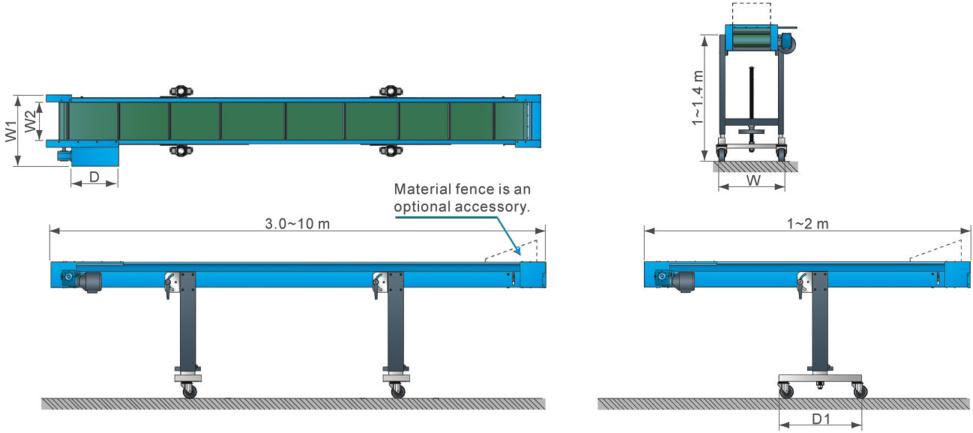

Габартные размеры PNL



Модель

PNL-1

PNL-2

PNL-3

PNL-4

PNL-5

PNL-6

PNL-7

PNL-8

     W (мм)

440

520

590

720

820

1020

1220

1420

     W1 (мм)

450

530

600

730

830

1030

1230

1430

     W2 (мм)

220

300

370

500

600

800

1000

1200

     D (мм)

500

500

500

500

500

500

500

500

     D1 (мм)

650

650

650

650

650

650

650

650

     Масса (кг)

93

100

106

117

126

143

160

180

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

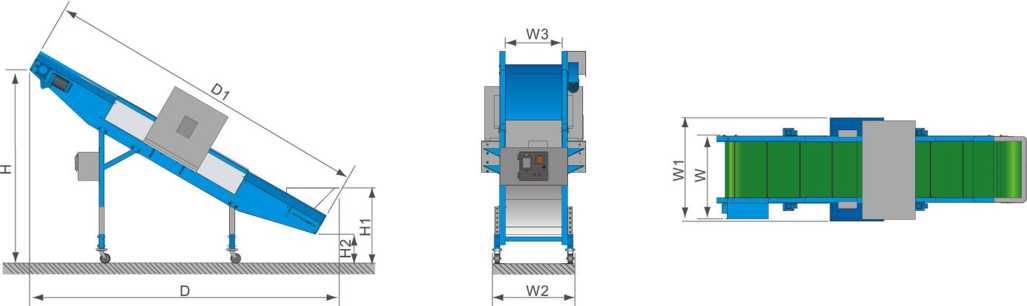

Габаритные размеры PNL-MS



Модель

PNL-MS-L350

PNL-MS-L450

W (мм)

1105

1105

W1 (мм)

895

1295

W2 (мм)

880

1280

W3 (мм)

600

1000

D (мм)

3285

4150

D1 (мм)

3500

4500

H (мм)

2060

250

H1 (мм)

805

805

H2 (мм)

310

310

Масса (кг)

420

670

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

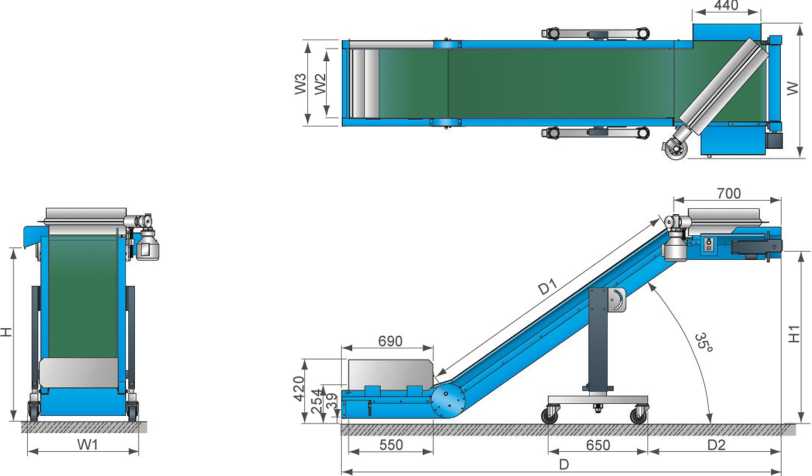

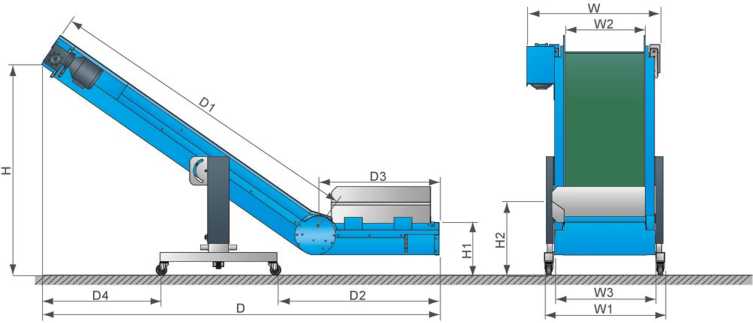

Габаритные размеры CB



Модель

CB-1

CB-2

CB-3

CB-4

CB-5

CB-6

     H (мм)

940 + 65

940 + 65

940 + 65

1168 + 145

1168 + 145

1168 + 145

     H1 (мм)

262 + 65

262 + 65

262 + 65

200 + 145

200 + 145

200 + 145

     H2 (мм)

405 + 65

405 + 65

405 + 65

343 + 145

343 + 145

343 + 145

     W (мм)

533

603

733

533

603

733

     W1 (мм)

483

553

683

483

553

683

     W2 (мм)

250

320

450

250

320

450

     W3 (мм)

359

429

559

359

429

559

     D (мм)

1815

1815

1815

2225

2225

2225

     D1 (мм)

1300

1300

1300

1800

1800

1800

     D2 (мм)

845

845

845

909

909

909

     D3 (мм)

690

690

690

690

690

690

     D4 (мм)

520

520

520

665

665

665

     Масса (кг)

92

102

112

100

100

120

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.



Габаритные размеры CBD



Model

CBD-7

CBD-8

CBD-9

CBD-10

CBD-11

CBD-12

      H (мм)

855+70

855+70

855+70

1140+140

1140+140

1140+140

      H1 (мм)

797+70

797+70

797+70

1083+140

1083+140

1083+140

      W (мм)

650

730

880

650

730

880

      W1 (мм)

506

576

706

506

576

706

      W2 (мм)

250

320

450

250

320

450

      W3 (мм)

358

428

558

358

428

558

      D (мм)

2455

2455

2455

2865

2865

2865

      D1 (мм)

1300

1300

1300

1800

1800

1800

      D2 (мм)

747

747

747

870

870

870

      Масса (кг)

130

140

155

135

150

169

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.



Габаритные размеры SV



Модель

SV-1

SV-2

SV-3

SV-4

SV-5

SV-6

     H (мм)

1000~1400

1000~1400

1000~1400

1250~1650

1250~1650

1250~1650

     H1 (мм)

525~925

525~925

525~925

525~925

525~925

525~925

     W (мм)

550

620

750

620

750

850

     W1 (мм)

371

441

571

441

571

671

     W2 (мм)

300

370

500

370

500

600

     W3 (мм)

490

560

690

560

690

790

     D (мм)

1480

1480

1480

2410

2410

2410

     D1 (мм)

564

564

564

1063

1063

1063

     D2 (мм)

1062

1062

1062

1562

1562

1562

     D3 (мм)

477

477

477

920

920

920

     Масса (кг)

83

88

93

110

120

130

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
