Краткое описание товара

Особенности

  • Постоянная скорость системы перемешивания предотвращает слипание материала во время кристаллизации.
  • Высокая эффективность кристаллизации.
  • Высокая эффективность осушения материала.
  • Материалы могут быть высушены при высокой температуре, используя стандартные бункер.
  • ПЭТ кристаллизатор комплектуется циклоном для сбора пыли. Может эффективно снизить нагрузку на воздушный фильтр обратного воздуха и продлить срок его эксплуатации, снизить количество смен фильтрующих элементов.
  • С двойной защитой от перегрева нагревательных элементов, это уменьшает возможность механических или техногенных проблем.
  • Температура процесса точно контролируется датчиками температуры. Стандартная комплектация включает напольную раму, реле уровня и системы управления.
  • Может использоваться с осушителями для прямой переработки.
  • Опционально комплектуются вакуумным автозагрузчиком, бункером приемником, магнитной ловушкой в корпусе.
  • Шнековый дозатор для выгрузки материала с регулируемой скоростью вращения.
  • ПЭТ кристаллизатор может быть изготовлен в соответствии с евростандартом безопасности (Например: CE, UL, CSA, JIS и др.).

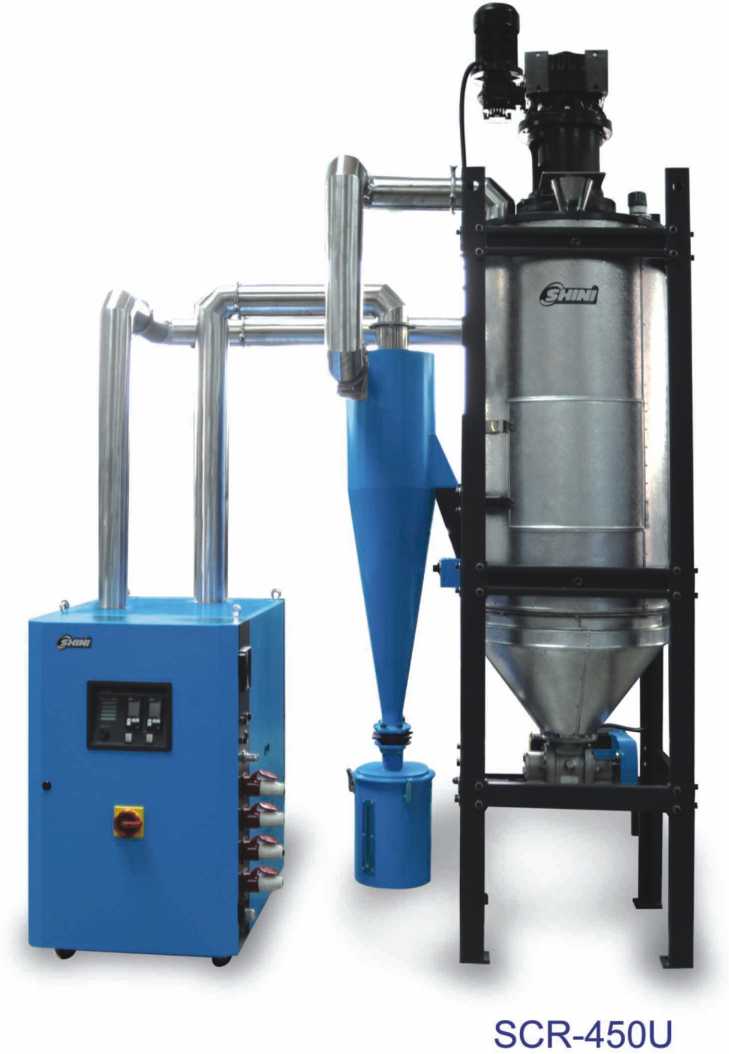

ПЭТ Кристаллизатор SCR

■   Принцип кодирования

SCR - xxx U
   |         |   |
   |         |   |
   |         |   |------------► Европейский тип
   |         |
   |         |---------------► Емкостьбункера (л)
   |
   |-----------------------► Shini PET Катализаторы

Примечание*
CE=CE Равновесие

Устройство

Спиральный загрузчик (опция)

■   Особенности

Стандартное исполение

  • Постоянное вращение системы перемешивания предотвращает слипание материала во время кристаллизации;
  • Высокая эффективность кристаллизации;
  • Материалы могут быть высушены при высокой температуре, используя стандартный бункер;
  • ПЭТ кристаллизатор комплектуется циклоном для сбора пыли. Может эффективно снизить нагрузку на воздушный фильтр обратного воздуха и продлить срок его эксплуатации, снизить количество смен фильтрующих элементов;
  • С двойной защитой от перегрева нагревательных элементов, это уменьшает возможность механических или непредвиденных выходов из строя;
  • Оснащен поворотными клапанами с хорошим уплотнением. Удобная выгрузка метериала;
  • Оснащен датчиком уровня материала.

Варианты опций

  • Может использоваться с Осушителями для прямой переработки;
  • Опционально комплектуются вакуумным автозагрузчиком, бункером приемником, магнитной базой;
  • Шнековый дозатор для выгрузки материала с регулируемой скоростью вращения;
  • Спиральный загрузчик.

■   Применение

ПЭТ кристаллизатор серии SCR с замкнутым контуром используются для кристаллизации ПЭТ гранул, дробленных флексов ПЭТ. Обработанные материалы могут использоваться напрямую для сушки. ПЭТ кристаллизатор состоит из бункера с перемешивающимся шнековым устройством внутри бункера, системой нагрева воздуха. Бункер выполнен в термоизолированном корпусе. Процесс кристаллизации начинается после поступления сырья в бункер,  система перемешивания предотвращает слипание сырья.

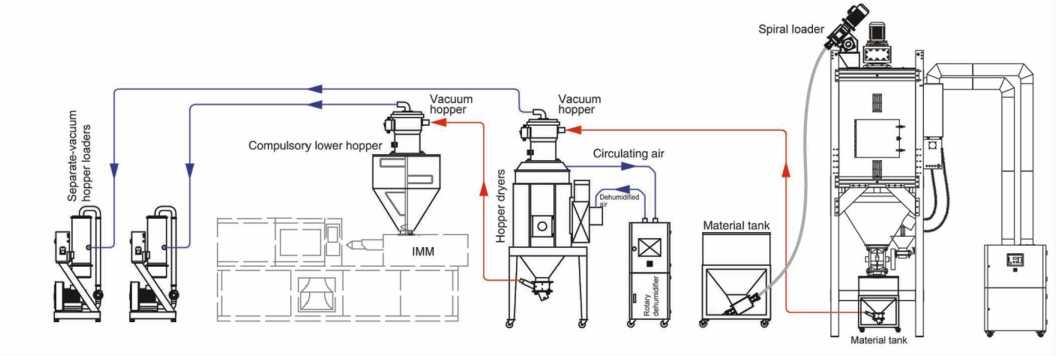

Схема установки SCR

■   Принцип работы

          При загрузке материала в ПЭТ кристаллизатор, от сигнала датчика нижнего уровня включается вентилятор и нагрев. При полной загрузке материала в бункер, датчик верхнего уровня дает сигнал на отключение автозагрузчика. Материал нагревается в течение определенного времени до заданной температуры, когда температура достигает заданного значения, включается шнековый питатель, который расположен в основании бункера. Шнековый питатель выгружает кристаллизованный материал, уровень материала в бункере убывает до нижнего уровня и включается автозагрузчик материала. Во время загрузки материала в бункер, температура кристаллизации в бункере падает, питатель отключается, выгрузка материала прекращается. Как только температура в бункере достигает заданной, питатель включается вновь и возобновляется выгрузка кристаллизованного материала. Тем самым достигается непрерывный процесс кристаллизации ПЭТ.

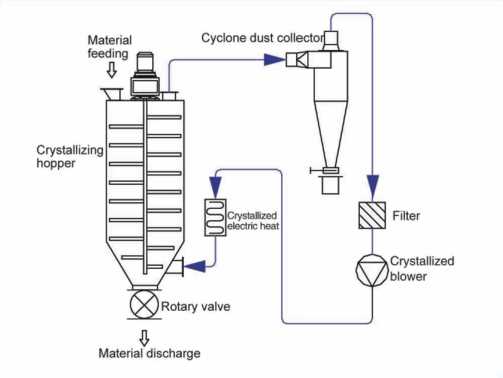

Принцип работы

Принцип работы Циклона пылеуловителя

■   Габаритные размеры

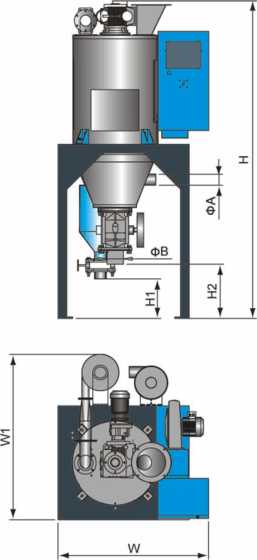

SCR-160U

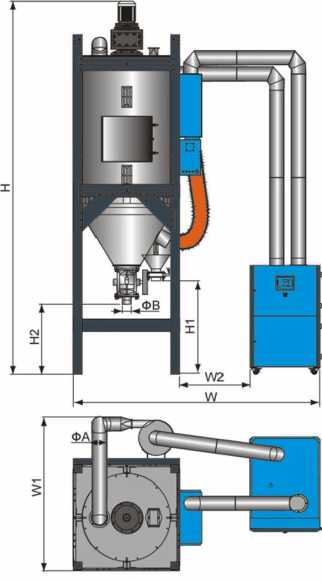

SCR-450U и модели выше



■   Технические характеристики

Модель

SCR-160U

SCR-450U

SCR-900U

SCR-1600U

SCR-2500U

Мощность нагревателя
(кВт)

12

24

48

96

128

Мощность вентилятора
(кВт, 50/60Гц)

0.55

2.2

3

7.5

15

Мощность смешивающего двигателя
(кВт, 50 / 60Гц)

0.25

1.1

1.5

1.5

4

Макс. пропускная способность
(кг/ч)

50

150

300

500

750

Емкость бункера (л)

160

450

900

1600

2500

H (мм)

2190

3750

4500

5330

5600

H1 (мм)

270

200

800

1300

1300

H2 (мм)

570

1155

1300

1350

1350

W (мм)

1040

2440

3300

3500

3650

W1 (мм)

1140

1268

2000

2200

2350

W2 (мм)

---

800

800

800

800

ΦA (дюйм)

3

5

6

8

8

ΦB (дюйм)

4

4

5

5

5

Масса (кг)

235

500

865

2290

2790
Прим: 1) Максимальная мощность переработки основаны на некристализованном ПЭТ
материале с плостностью 0.85кг / л и гранулами 3 ~ 5 мм в диаметре.

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
2) Питание: 3Φ, 230 / 400 / 460 / 575VAC, 50 / 60Hz.

■   Свойства ПЭТ

ПЭТ-материал широко применяется в упаковке, в текстильной, пищевой и химической промышленности. Для производства упаковочной ленты, производства текстильной нити и термостойкой посуды. Недосушенный ПЭТ материал негативно сказывается на качестве производимой продукии.

Кристаллизаторы ПЭТ имеют широкое применения в полимерной промышленности, Компания "Shini" предоставляет ряд высокоэффективных и надежных систем осушения для подготовки материала ПЭТ и других материалаов тербующих высокую степень осушения с содержанием влаги до 0,02%.

Shini’s PET система имеет большой спектр технологий для удовлетворения требован#1072;#1085;#1079;#1072;#1084;#1090;ий #1077;088;азличных потребностей.

  • Комплекс решений для подготовки и осушения материала ПЭТ для проивзовдства пленки и листа
  • Комплекс решений для подготовки и осушения материала ПЭТ для проивзовдства упаковочной ПЭТ ленты
  • Решение по утилизации отходов
