Осушитель влагопоглотитель серии SD-H
Главная » Каталог » Бункер-сушилки, осушители и т.п. » Влагопоглотитель SD-H
Краткое описание товара
Особенности
-
Для контроля за температурой осушения, осушитель комплектуется высокоточным P.I.D терморегулятором с отображением температуры на индикаторе в режиме реального времени
-
Осушители серии SD-H комплектуются двумя охлаждающими теплообменниками для максимального понижения температуры оборотного воздуха и достижения максимально низкой точки росы.
- Встроенный фильтр обратного воздуха обеспечивает долговечную и надежныю работу сотового барабана.
- Температура регенерации осушителей серии SD-H - 150грС, что позволяет экономить электроэнергию по сравнению с двухконтурными, силикагеленаполнеными моделями с температурой регенерации 200грС и выше.
- Централизованное автоматическое управление может быть обеспечено PLC контроллером с сенсорным экраном, которым комплектуется опционально.
- При желании можно установить опцию измерения точки росы, с выводом цифровых значений на монитор, в режиме реального времени.
- При желании можно выбрать моноблочную модель, где осушитель используется совместно с бункером сушилкой(осушители серии SDD) и с вакуумным автозагрузчиком сырья(осушители серии SCD).
- Осушители укомплектовываются опционально жаростойким воздуховодом, циклоном для отделения пыли.
li
#1088;
#1085;
#1076;#1090;
|
|
Осушители воздуха
SD-50H-D
■ Принцип кодирования
SD - xxxH - xxx
| | |
| | |
| | |
| | |---------► Параметры *
| |
| |-----------------► Процесс потока водуха (м3/час)
| H:Сотовидный барабан
|
|------------------------► Shini Осушители
Примечания: *
LC=Сенсорный экран PHC=Нагреватель и температурный
контролер не являются обязательными
D=Монитор точки росы C=Имеется температурный регулятор
CE= соответствует CE
Ротор
Принцип работы
Панель управления
■ Особенности
Стандартное исполнение
-
Для контроля за температурой осушения, осушитель комплектуется высокоточным P.I.D терморегулятором с отображением температуры на индикаторе в режиме реального времени.
-
Осушители серии SD-H комплектуются двумя охлаждающими теплообменниками для максимального понижения температуры оборотного воздуха и достижения максимально низкой точки росы.
- Встроенный фильтр обратного воздуха обеспечивает долговечную и надежную работу сотового барабана.
- Для осушения лучше применять структуру молекулярного сита(сотовидный барабан), чем гранулированные насыпной силикагель.
Варианты опций
- Централизованное автоматическое управление может быть обеспечено PLC контроллером с сенсорным экраном, которым комплектуется опционально;
- Нагревательный элемент с увеличенной мощностью;
- Термостойкий воздуховод, циклон пылеотделителя с напольной подставкой, масляный фильтр;
- Прибор измерения точкой росы - 50°C.
■ Применение
Осушители используются для осуществления эффективной сушки гранулированного полимерного сырья. При выполнении требований по эксплуатации могут обеспечить осушение воздуха с точкой росы -40оС, Данная серия включает в себя 15 моделей осушителей, крупнейший из которых может обеспечить сушку сырья с производительностью до 4000кг/ч.

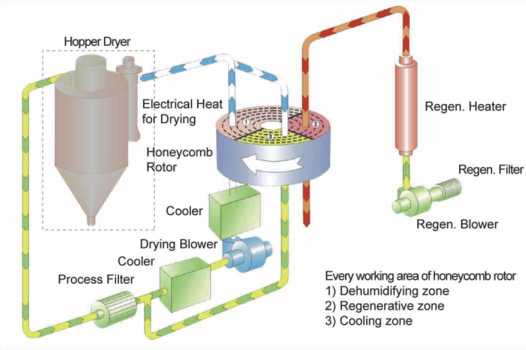

Диаграмма потоков в системе
Что такое сотовидный барабан?
Основная часть сотовидного барабана состоит из керамических волокон и органических добавок, соединяется при высокой температуре с молекулярным ситом и силикагелем в качестве основного материала для соединения вместе с внутренней сотовой структурой. В отличие от обычных осушителей или вращающихся молекулярных сит, при старении не выделяет пыль в процессе сушки воздуха в бункере, что не загрязняет пластик. Данный ротор имеет неограниченно долгий срок службы и может быть очищен, когда как обычные молекулярные сита, которые легко загрязняются и требуют регулярную замену. Влажность вытяжного воздуха быстро поглощается молекулярным ситом при прохождении через многочисленные отверстия сотовидного барабана. Таким образом, при выходе из ротора, может образовываться низкая точка росы сухого воздуха. Восстановление и осушение имеют схожие принципы и работают одновременно. Разница лишь в том, что эти два процесса происходят в противоположном направлении.
Сводная таблица осушения различных полимеров при использовании влагопоглотителя SD.H
| Прим: 1) |
Использование разделенных сушильных бункеров. |
| 2) |
Содержание влаги ниже, чем 0,005% после сушки, когда температура окружающей среды 20 градусов и относительная влажность 65%. |
■ Опции
|
Сенсорный экран
(LCD с PLC контролем)
|
Управление процессом нагревания
|
Циклон пылеуловитель ACF
|
|
Монитор точки росы
(выборочно)
|
Монитор точки росы
(портативный)
|
|

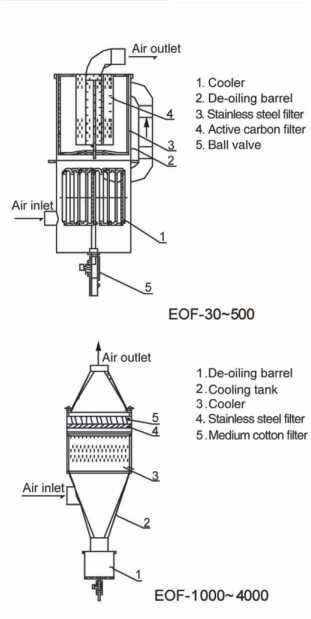

 EOF-30~500
|
EOF Принцип работы
|
Циклон пылесборник
|
Модель
|
Используемая модель
|
|
ACF-3"
|
SD-300H / 400H
|
|
ACF-4"
|
SD-700H
|
|
ACF-5"
|
SD-1000H
|
|
ACF-6"
|
SD-1500H
|
|
ACF-8"
|
SD-2000H / 3000H
|
|
ACF-12"
|
SD-4000H
|
|
|
 EOF-1000~4000
|
Фильтр для масла
(Используется при сушке материала пластический катализатор)
|
Модель
|
Используемая модель
|
|
EOF-30
|
SD-30H-1 20H
|
|
EOF-150
|
SD-150H /200H
|
|
EOF-300
|
SD-300H / 400H
|
|
EOF-500
|
SD-500H / 700H
|
|
EOF-1000
|
SD-1000H
|
|
EOF-1 500
|
SD-1500H
|
|
EOF-2000
|
SD-2000H
|
|
EOF-3000
|
SD-3000H
|
|
EOF-4000
|
SD-4000H
|
|
| |
|
|
|
|

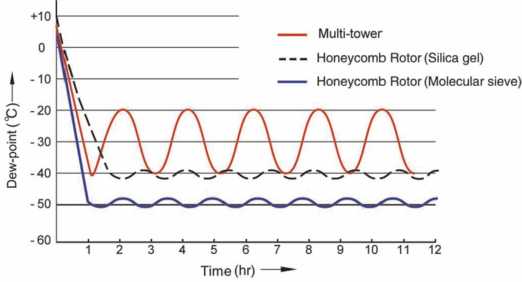

■ График точки росы
■ Чертежи
|
SD-30H~700H
|
SD-1000H~2000H
|
SD-3000H~4000H
|
■ Технические характеристики
|
Прим: 1)
|
"*" Бункеры " европейского типа" для работы дополнительно оборудованы подставками для сушки.
Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
|
| 2) |
При наличии контролера нагревателя для сушки, в конце модели добавлен символ "P
(Например: SD-XXH-P).
|
| 3) |
Оборудован контролером температуры для моделей SD-1000H и выше, знак "C" на окончании модели (например: SD-XXH-C). |
| 4) |
Монитор контроля точки росы ("D" в конце модели).
|
| 5) |
Электропитание: 3Φ, 230/400/460/575VAC, 50/60Гц. |
