Робот с трехостным сервоприводом ST3

Главная » Каталог » Автоматизированные решения » Робот с трехостным сервоприводом ST3

Краткое описание товара

Особенности

  • Внешний вид

    Разработанный с элегантным внешним видом, Алюминиевые профили в основном используются для предоставлениякомпактный и обтекаемый вид.
    точность

    Все линейные перемещения приводятся в движение тяжелые серводвигатели долг с сотрудничеством точные линейныенаправляющие и высокой мощности ремни; Быстрый, тихий, и точным. Наручные Механизм работает пневматическийпривод системы реечные, который выполняет гладкой, стабильное и точное листать движения. Вертикальная руку стелескопической конструкции эффективно минимизирует время цикла и высота робота.
    безопасность

    Концевой датчиков и блоков эффективно предотвращают механические и электрические неисправности. Пульт управления предназначен для проверки CE EMC с короткого замыкания и функции помехоустойчивого.
    удобство

    Приборы управления оборудования, основывался с флаером структуру, которая обеспечивает выгоду для технического обслуживания. Кабельные цепи перетащить с помощью кабелей и простота для технического обслуживания.
    стандартизация

    Все пневматические аксессуары, электрические аксессуары, и коммуникационные протоколы отвечают мировым стандартам. Интерфейс между инъекций машина формования и робот предназначен для EUROMAP 12, 67 и EUROMAPSPI.
    интеллект

    База по варан BUS технологии мирового класса, 8,4-дюймовый сенсорный экран истинного цвета и объектно-ориентированного редактора программы, сложный и непрерывный проектор можно легко запрограммировать в течениеминимального времени. Закрытая система схема управления сотрудничает с модулями зажигания и использовать аппаратные обеспечивает надежное движение, которое способно организации, укладки, проверки качества, в формевставки и т.д. в режиме реального времени удаленный мониторинг и дистанционная диагностика помочь лучше управление оборудованием. USB-порт позволяет быстро обновление данных, сохранение и загрузку.
    User Friendly

    Подключите и использования промышленных разъемов достижения простой инсталляции и деинсталляции.Сервоприводом оси обеспечивает возможность нескольких точек для позиционирования продуктов и литники.Многомониторных языков и пощадил соединения связь с окружающей машин предлагают более гибкие возможностиклиентов по всему миру.

#1087;#1084;#1089;

Робот с трехосным сервоприводом

■   Принцип кодирования

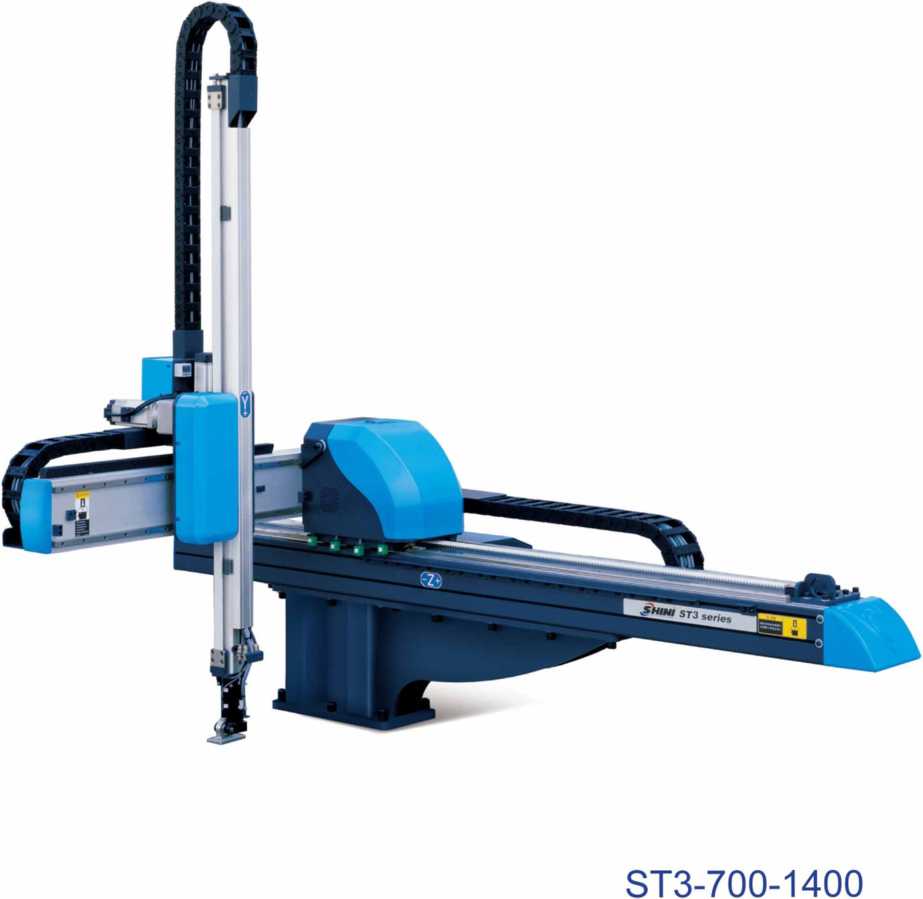

ST3-700-1400T

S T 3 - xxx - xxx L H T
 |  |   |      |      |    |  |   |
 |  |   |      |      |    |  |   |
 |  |   |      |      |    |  |   |-----------------------------------► T: Телескопическая рука
 |  |   |      |      |    |  |                                                        Одноступенчатые без “T”
 |  |   |      |      |    |  |
 |  |   |      |      |    |  |--------------------------------------► H: Высокая скорость
 |  |   |      |      |    |                                                          Обычные без “H”
 |  |   |      |      |    |
 |  |   |      |      |    |----------------------------------------► L: Большой
 |  |   |      |      |                                                              Обычные без “L”
 |  |   |      |      |
 |  |   |      |      |--------------------------------------------► Гориз. ход поршня (мм)
 |  |   |      |
 |  |   |      |--------------------------------------------------► Вертикальный ход поршня (мм)
 |  |   |
 |  |   |-------------------------------------------------------► Трехосный сервопривод
 |  |
 |  |----------------------------------------------------------► Traverse
 |
 |------------------------------------------------------------► SHINI


ST3-2600-2800LT

Панель управления

■   Особенности

  • Внешний вид
    Разработан с привлекательным внешним видом, алюминиевые профили в основном используются для обеспечения компактного и оптикаемого вида.
  • Точность
    Траверс движения приводится в движение тяжелым серводвигателелем сосвместно с  точными линейными направляющимили и ремнями высокой мощностиБыстрый, тихий, и точный. Наручный механизм работает с пневматическим реечным приводом системы , который осуществляет гладкие, стабильные и точные  движения. Вертикальная тяга стелескопической конструкции эффективно минимизирует время цикла и высоту робота.
  • Безопасность
    Высокая эффективность амортизаторов позволяет быстро и точно производить движение пневматического привода. Механизм блокировки позволяет избежать несчастных случаев  из-за неисправности пневматического источника. Концевой датчик и блоки эффективно предотвращают механические и электрические неисправности. Пульт управления предназначен для проверки CE EMC на короткое замыкание и функции помехоустойчивости.
  • Удобство
    Светильники панели управления разработаны с экспресс структурой, которая обеспечивает удобство для технического обслуживания. Кабельные цепи помогают с укладкой  кабелей и просты для технического обслуживания.

Перевернутый цилиндр

  • Стандартизация
    Все пневматические аксессуары, электрические аксессуары, и коммуникационные протоколы отвечают мировым стандартам. Интерфейс между  формовочной машиной и роботом предназначен для EUROMAP 12, 67 и EUROMAPSPI.
  • Интеллект
    Базы по технологии BUS VARAN с 8,4-дюймовыми сенсорными экранами мирового класса истинного цвета и объектно-ориентированным редактором программ, сложным и непрерывным проектором можно легко запрограммировать в течение минимального времени. Закрытая система контроля цепи совместно с разъемом и модулями аппаратного использования обеспечивает надежное движение, способность организации, укладки, проверки качества, вставку в формы и т.д. В режиме реального времени удаленный мониторинг и дистанционная диагностика помогут лучшему управлять оборудованием. USB порт позволяет быстро обновлить данные, произвести сохранение и загрузку.
  • Удобство
    Подключение и использование промышленных разъемов позволяет достичь простой установки и удаления. Сервоприводом оси обеспечивается возможность нескольких точек для позиционирования продуктов и литников. Несколько языков и связь  соединения с окружающими машинами обеспечивают более гибкие возможности для глобальных клиентов.

■   Применение

Робот с трехостным сервоприводом ST3 предназначен для быстрого и точного вынимания изделий из литьевой пресс-формы термопластавтомата и перемещения их в накопитель.Движение по трем осям. Стандартные и телескопические стрелы выбираются заказчиком.Функции: вынимание, укладка,проверки качества и формы размещения. Подходит для работы на термопалсте с усилием смыкания 3600т.

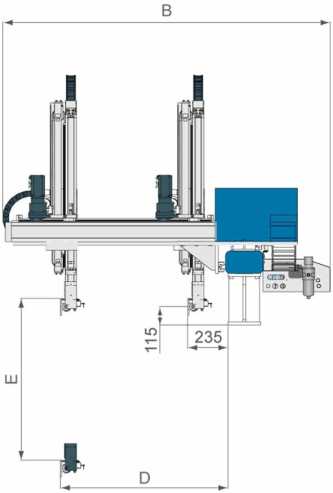

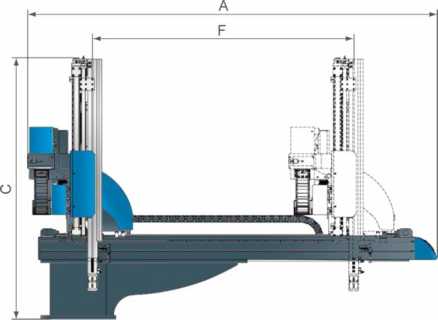

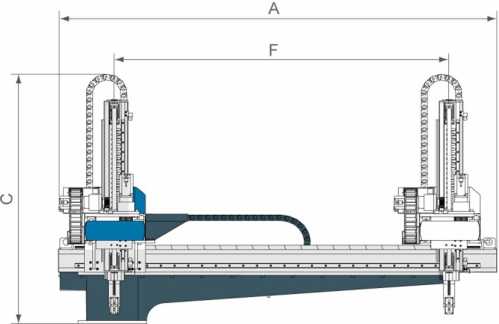

■   Габаритные размеры

Базовая полка

Трехосный привод



Базовая полка

Трехосный выдвижной привод



Базовая полка

Трехосный привод среднего выдвижения

Базовая полка

Трехосный привод большого выдвижения

■   Технические характеристики

Модель

ST3-700-1400

ST3-900-1600

ST3-1100-1800

IMM (т)

100 ~ 200

200 ~ 300

300 ~ 450

Ход поршня (мм)

1400

1600

1800

Поперечный ход поршня (мм)

500

700

900

Вертикальный ход поршня (мм)

700

900

1100

Максимальная нагрузка (с инструментом) (кг)

3

5

5

Минимальный время выезда пресса (сек)

2.5

2.7

3

Мин. время цикла (сек)

7

8

8.5

Давление воздуха (бар)

4 ~ 6

4 ~ 6

4 ~ 6

Максимальный расход воздуха (Нл / цикл)  *

4

4

4

Масса (кг)

260

270

300

Размеры

(мм)

A

2450

2350

2550

B

1300

1620

1860

C

1850

2050

2290

D

700

900

1100

E

1400

1600

1800



Прим: 1)





“M” обозначения для среднего детектора формы. (Подходит для трех пластин пресс-формы)
“EM12” обозначения для коммутационных интерфейсов EUROMAP 12.
“EM67”
обозначения для коммутационных интерфейсов EUROMAP 67.

Мы оставляем за собой право изменять тех. характеристики без предварительного уведомления.

2) Электропитание: 1Φ, 200~240V, 50/60Гц.
3)  " * " Макс. расход воздуха на всасывание устройства 60Nl/мин.

Модель

ST3-700-1400T

ST3-700-1400HT

ST3-900-1600T

ST3-900-1600HT

IMM (т)

100 ~ 200

100 ~ 200

200 ~ 300

200 ~ 300

Ход поршня (мм)

1400

1400

1600

1600

Поперечный ход поршня (мм)

480

480

680

680

Вертикальный ход поршня (мм)

700

700

900

900

Максимальная нагрузка (с инструментом) (кг)

3

3

3

3

Минимальный время выезда пресса (сек)

2.1

0.8

2.3

1

Мин. время цикла (сек)

6

4.3

6.2

4.5

Давление воздуха (бар)

4 ~ 6

4 ~ 6

4 ~ 6

4 ~ 6

Максимальный расход воздуха (Нл / цикл)  *

4

4

4

4

Масса (кг)

240

240

260

260

Размеры

(мм)


A

2450

2450

2300

2300

B

1300

1300

1540

1540

C

1360

1360

1550

1550

D (макс)

690

690

890

890

E (макс)

700

700

900

900

F (макс)

1400

1400

1600

1600



Прим: 1)





“M” обозначения для среднего детектора формы. (Подходит для трех пластин пресс-формы)
“EM12” обозначения для коммутационных интерфейсов EUROMAP 12.
“EM67”
обозначения для коммутационных интерфейсов EUROMAP 67.

Мы оставляем за собой право изменять тех. характеристики без предварительного уведомления.

2) Электропитание: 1Φ, 200~240V, 50/60Гц.
3) " * " Макс. расход воздуха на всасывание устройства 60Nl/мин.

Модель

ST3-1100-1800T

ST3-1300-2000T

ST3-1500-2200T

IMM (т)

300 ~ 450T

450T ~ 650T

650T ~ 850T

Ход поршня (мм)

1800

2000

2200

Поперечный ход поршня (мм)

700

800

900

Вертикальный ход поршня (мм)

1100

1300

1500

Максимальная нагрузка (с инструментом) (кг)

8

10

12

Минимальный время выезда пресса (сек)

3

3.2

3.5

Мин. время цикла (сек)

8.5

9

9.5

Давление воздуха (бар)

4 ~ 6

4 ~ 6

4 ~ 6

Максимальный расход воздуха (Нл / цикл)  *

5

5

5

Масса (кг)

450

500

550

Размеры

(мм)


A

2600

2800

3000

B

1900

2000

2100

C

1600

1700

1800

D (макс)

950

1050

1150

E (макс)

1100

1300

1500

F (макс)

1800

2000

2200



Прим: 1)





“M” обозначения для среднего детектора формы. (Подходит для трех пластин пресс-формы)
“EM12” обозначения для коммутационных интерфейсов EUROMAP 12.
“EM67”
обозначения для коммутационных интерфейсов EUROMAP 67.

Мы оставляем за собой право изменять тех. характеристики без предварительного уведомления.

2) Электропитание: 1Φ, 200~240V, 50/60Гц.
3)  " * " Макс. расход воздуха на всасывание устройства 60Nl/мин.

■   Specifications

Модель

ST3-1600-2200LT

ST3-1800-2400LT

ST3-2200-2600LT

IMM (т)

650 ~ 850T

850 ~ 1600T

1600 ~ 2400T

Ход поршня (мм)

2200

2400

3000

Поперечный ход пор#1085;#1079; tr class= #1090;)шня (мм)

1180

1340

1500

Вертикальный ход поршня (мм)

1600

1800

2200

Максимальная нагрузка (с инструментом) (кг)

15

15

20

Минимальный время выезда пресса (сек)

3.2

3.5

3.8

Мин. время цикла (сек)

9

9.5

10

Давление воздуха (бар)

4 ~ 6

4 ~ 6

4 ~ 6

Максимальный расход воздуха (Нл / цикл)  *

6

6

6

Масса (кг)

750

820

890

Размеры

(мм)


A

3430

3630

4230

B

2350

2500

2650

C

1960

2080

2260

D (макс)

1600

1800

2200

E (макс)

1500

1750

1900

F (макс)

2200

2400

3000

Модель

ST3-2600-2800LT

ST3-3000-3000LT

IMM (т)

2400 ~ 3000T

3000 ~ 3600T

Ход поршня (мм)

3200

3400

Поперечный ход поршня (мм)

1660

1820

Вертикальный ход поршня (мм)

2600

3000

Максимальная нагрузка (с инструментом) (кг)

20

35

Минимальный время выезда пресса (сек)

4

4.3

Мин. время цикла (сек)

10.5

11

Давление воздуха (бар)

4 ~ 6

4 ~ 6

Максимальный расход воздуха (Нл / цикл)  *

6

6

Масса (кг)

960

1030

Размеры

(мм)

A

4430

4630

B

2820

2980

C

2460

2660

D (макс)

2600

3000

E (макс)

2050

2250

F (макс)

3200

3400

Прим: 1)



“M” обозначения для среднего детектора формы. (Подходит для трех пластин пресс-формы)
“EM12” обозначения для коммутационных интерфейсов EUROMAP 12.
“EM67”
обозначения для коммутационных интерфейсов EUROMAP 67.

2) Электропитание: 1Φ, 200~240V, 50/60Гц.
3) " * " Макс. расход воздуха на всасывание устройства 60Nl/мин.
