Шнековый дозатор красителя, серии SCM
Главная » Каталог » Миксер-смесители, блендеры, дозаторы » Шенковый дозатор красителя серии SCM и SCM-D
Краткое описание товара
Особенности
- В конструкции используется шнек с нанесением хрома.
- Конструкция изготовлена из быстросъемных деталей, удобна в эксплуатации, чистке, монтаже.
- База шнекового дозатора красителя в стандартной комплектации оснащается магнитной ловушкой с трехстержневым магнитом. Имеется распашная дверца для быстрого доступа и чистки магнита. Магнит защищает шнек экструдера или термопластавтомата от попадания металлических частиц, увеличивает срок службы шнековой пары.
- Двухкомпонентный (двухцветный) шнековый дозатор красителя серии SCM-D в стандартной комплектации оснащается блендером для смешивания компонентов перед входом в сырьевой цилиндр экструдера или термопластавтомата.
- Данная модификация позволяет дозировать одновременную подачу двух видов красителя. Для обеспечения прецизионного дозирования дополнительного красителя используется отдельный контроллер.
Точность дозирования ±1%.
Благодаря использованию микропроцессорного управления предельно упрощен переход как с одного красителя на другой, так и с одной плотности крашения на другую по калиброванным образцам.
В постоянную энергонезависимую память устройства может быть введены все варианты используемых вами типов красителей и плотностей крашения.
Устройство автоматически подстраивает режим дозирования красителя под режимы работы термопластавтомата и не требует регулировки.
- Для простоты введения данных, индикации текущих режимов, настроек и времени используется ЖК индикатор.
- Оснащен высоконадежным бесщёточным электродвигателем производства Германии, не требующем обслуживания.
- Дозатор также оборудован магнитным улавливателем для захвата металлических частиц, которые могут находится в красителе.
- При необходимости, на однокомпонентный дозатор красителя устанавливается блендер.
- Однокомпонентная модель в стандартной комплектации оснащена бункером для красителя, не оснащена бункером для основного сырья.
- Двухкомпонентная модель в стандартной комплектации оснащена двумя бункерами для красителя и одним бункером для основного сырья.
- Внешние сигналы от экструдера или термопластавтомата могут быть непосредственно сопряжены с блоком управления. Применяется при работе на термопластавтомате при цикличной работе.
- При работе на экструдере, для начала работы служит сигнал постоянного тока до 10 вольт.
- Текущий режим работы может быть записан в память, при отключении питания память сохраняет информацию.
- Имеется функция принудительной очистки материала. удобно при смене основного сырья.
- Скорость вращения шнека устанавливается по заданным данным рецептуры. В памяти может сохранятся до 50 рецептов.
- В системе заложена функция аварийной остановке при перегрузке.
|
|
Шнековые дозаторы
? Принцип кодирования
SCM-D
Двухцветные дозаторы
Стандартный одноцветный дозатор SCM-E
Четырехцветный дозатор SCM-4
Усиленные базы (Опция)
SCM - x(E) - xx - xx - xx
| | | | |
| | | | |
| | | | |----------? Параметры *
| | | |
| | | |---------------? Диаметр шнека (мм)
| | |
| | |--------------------? Редукционное соотношение
| |
| |--------------------------? D=С двумя шнековыми питателями
| E=Модель “Стандарт”
|
|-----------------------------------? Объемный дозатор "Shini"
Примечания: *
MS=Оснащен смесителем
CE=CE соответствие (Не применимо для модели «Стандарт» )
Особенности
Стандартное исполнение
- В конструкции дозатора используется хромированный, полированный шнек.
- Конструкция изготовлена из быстросъемных деталей, удобна в эксплуатации, очистке, монтаже.
- Стандартный дозатор комплектуется магнитным улавливателем с распашной дверцей для удобной очистки. Предотвращает попадание металла в литьевую или экструзионную машину.
- Двухкомпонентная (двухцветная) модель серии SCM-D в стандартной комплектации оснащается блендером для смешивания компонентов перед входом в сырьевой цилиндр экструдера или термопластавтомата.
- Данная модификация позволяет дозировать одновременную подачу двух видов красителя. Для обеспечения прецизионного дозирования дополнительного красителя используется отдельный контроллер.
- Внешние сигналы могут напрямую управлять включением дозатора. Относится к подключению цикличной работы на термопластавтомате.
- Блок управления имеет 50 настроек в памяти, не зависит от сбоев питания. При отключении электроэнергии работа и настройки дозатора возобновляются при возобновлении питания.
- функция принудительной очистки материала. Удобно при смене основного сырья.
Особенности SCM
- Применяется для работы экструдерах без перенастройки, для подключения к термопластавтомату на цикличную работу требуется изменить настройку подключения согласно прилагаемой инструкции.
- Скорость вращения может быть автоматически скорректирована в соответствии со скоростью вращения экструдера, фиксированный процент которой поддерживается мастером настроек.
- 50 настроек параметров возможно занести в память блока управления дозатора, вес и процентное соотношение для работы с термопластавтоматом(для работы с экструдером это максимальная производительность в минуту).
- Привод шнека - двигатель постоянного тока, надежен и отказоустойчив.
- При закусывании шнека или при перегрузке питатель остановится и включится звуковая сигнализация.
- По запросу клиента, некоторые циклы могут быть настроены на периодическое добавление присадок так, что может быть достигнута микроточность.
Особенности SCM-E
- Скорость вращения двигателя и время пластифицирования регулируется.
- Высокий и низкий потенциалы могут быть выбраны для IMM сигналов соединения.
- Фиксированное 60-секундное выходное тестирование.
- При неисправности двигателя машина останавливается и звучит аварийный сигнал.
- Используются сменные угольные щетки двигателя постоянного тока.
- Серия SCM не может работать с порошкообразным сырьем!
|
Варианты аксессуаров
- Для установки под бункер-сушилки SHD-100 или SHD-160U и моделей выше, должны быть выбраны усиленные базы.
- SCM-4 способна выполнить дозирование 4-х гранулированных красителей к основному сырью.
|
Применение
Дозаторы серии SCM предназначены для автоматического пропорционального смешивания полимерных гранулированных материалов, различных гранулированных красителей, помолов или добавок. Мотор-редуктор с передаточным отношением 38:1 или 75:1 соединен со шнеком диаметром Ф12, 14 или 16 мм. Всего производится шесть разновидностей модельного ряда SCM с производительностью от 0,1 ~ 32кг/ч. Двухкомпонентные (двухцветные) шнековые дозаторы , серии SCM-D состоят из двух блоков шнековых питателей. Пятикомпонентный дозатор красителя может быть изготовлен под заказ, состоит из четырех блоков шнековых питателей для дозирования красителей. Пятым является основное сырье.

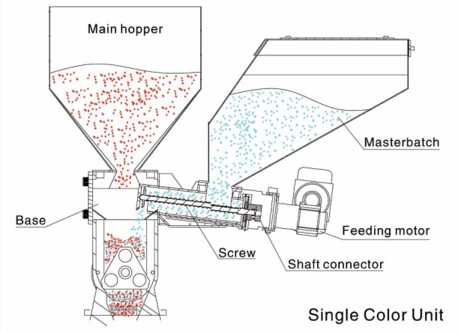

Принцип работы
 При включении блока управления дозатором, начинает вращаться шнек согласно заданных параметров для дозирования. Усилие вращения от двигателя на шнек передается через соединительную муфту. Цветные добавки в бункер для красителя загружаются в ручную или вакуумным автозагрузчиком, типа SAL330. Основное сырье в центральный бункер загружается вакуумным автозагрузчиком, типа SAL330, для которого на откидной крышке предусмотрено технологическое отверстие. Шнек подает краситель к основному сырью с заданной скоростью вращения на основании введенных параметров.
 В работе двухцветного дозатора красителя вращение шнеков задается при вводе параметров индивдуа льно по каждому шнеку.
Габаритные размеры
|

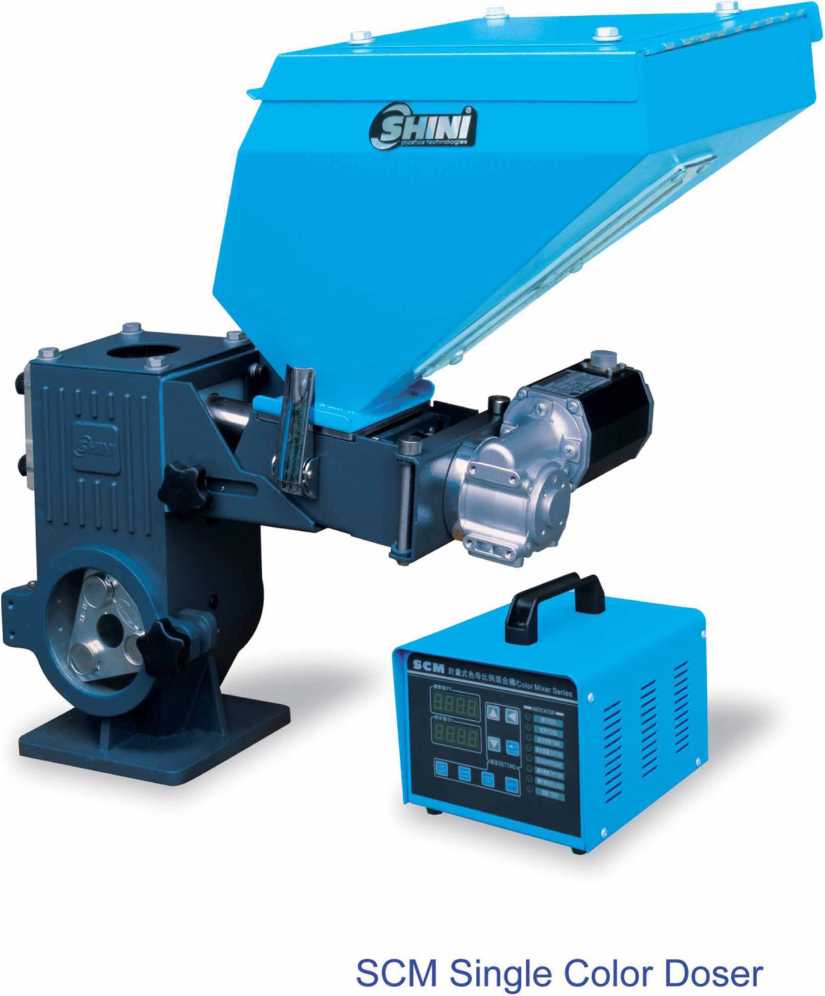

Одноцветный дозатор
|
Фото блока управления спереди
Фото блока управления с боку
|
Двухцветный дозатор
|
Технические характеристики
|
Прим: 1)
|
"*" производительность однгошнековых моделей,
Может быть ссылка на данные цвета одного дозатора .
Например: SCM-D-38-16 / 38-14, выходной мощностью 1,7 ~ 52кг/ч.
Мы оставляем за собой право изменять технические характеристики
без предварительного уведомления.
|
| 2) |
"**" диаметр шнеков одноцветных моделей. |
| 3) |
Для дозаторов с дополнительно установленным миксером в конце модели добавляется "MS". |
| 4) |
Указанная производительность по всем моделям, имеют объемную плотность 1,2 кг/л, диам. 2 ~ 3 мм. Испытания проводились при непрерывной работе. |
| 5) |
Стандартные модели требуют подключение к питанию 230V, 50 / 60Гц,
Модели с бленедром требуют подключение к питанию 3Φ, 230 / 400V, 50Гц. |
